Guillotinas de papel
Grafcut series
para el apilado de papel
Optimiza el corte y escuadrado de tu taller garantizando acabados de alta precisión dimensional sin mermas de material. La gama de guillotinas profesionales GRAFCUT elimina la variabilidad del proceso manual mediante pisones hidráulicos con regulación de fuerza, escuadras motorizadas por servomotores y un control táctil PLC intuitivo. Rendimiento industrial para absorber picos de trabajo intensivos con total repetibilidad.
POR QUÉ ELEGIR GRAFCUT SERIES
¿Qué comparten los modelos de la gama GRAFCUT?
Más allá del ancho de corte o del sistema de accionamiento de cada modelo, toda la gama comparte un estándar de ingeniería de máxima fiabilidad.
Estas son las prestaciones avanzadas que encontrarás integradas en cada uno de nuestros equipos:
Programador táctil HMI con control PLC industrial
Pantalla táctil a color (7″ o 10″) con interfaz intuitiva basada en PLC. Permite memorizar hasta 100 programas de 100 pasos cada uno, nombrar trabajos alfanuméricamente y ejecutar funciones como “corta y memoriza” o programación para tarjetas de visita.
Mesas de trabajo en acero inoxidable
Fabricadas en acero inoxidable de gran resistencia al desgaste mecánico. Garantizan un deslizamiento suave del bloque de papel sin riesgo de marcar las hojas inferiores ni rayar el material.
Cuchillas de acero rápido HSS de larga duración
Equipadas de serie con cuchillas HSS (High-Speed Steel) de alta velocidad. Ofrecen un filo extremadamente duradero y garantizan un corte limpio y exacto, incluso al trabajar con bloques densos o materiales sintéticos.
Sistema de seguridad integral de nivel industrial
Protección completa en la zona de trabajo mediante barreras fotoeléctricas de infrarrojos (IR), activación del ciclo de corte bimanual sincronizado, parada de emergencia frontal y comprobación del punto muerto superior de la cuchilla, cumpliendo estrictamente la normativa europea.
Falsa pisa con detección automática y asistentes visuales
Placa de presión desmontable con sensores inteligentes que detectan su uso y ajustan de forma autónoma la cota de corte mínimo para no dañar soportes delicados. Incluye indicación óptica de la línea de corte (láser/sombra) e iluminación LED sobre la mesa.
Sistemas de asistencia visual
Indicación óptica de la línea de corte (mediante sombra o trazado láser) e iluminación LED directa sobre la zona de trabajo para agilizar el posicionamiento manual del material.

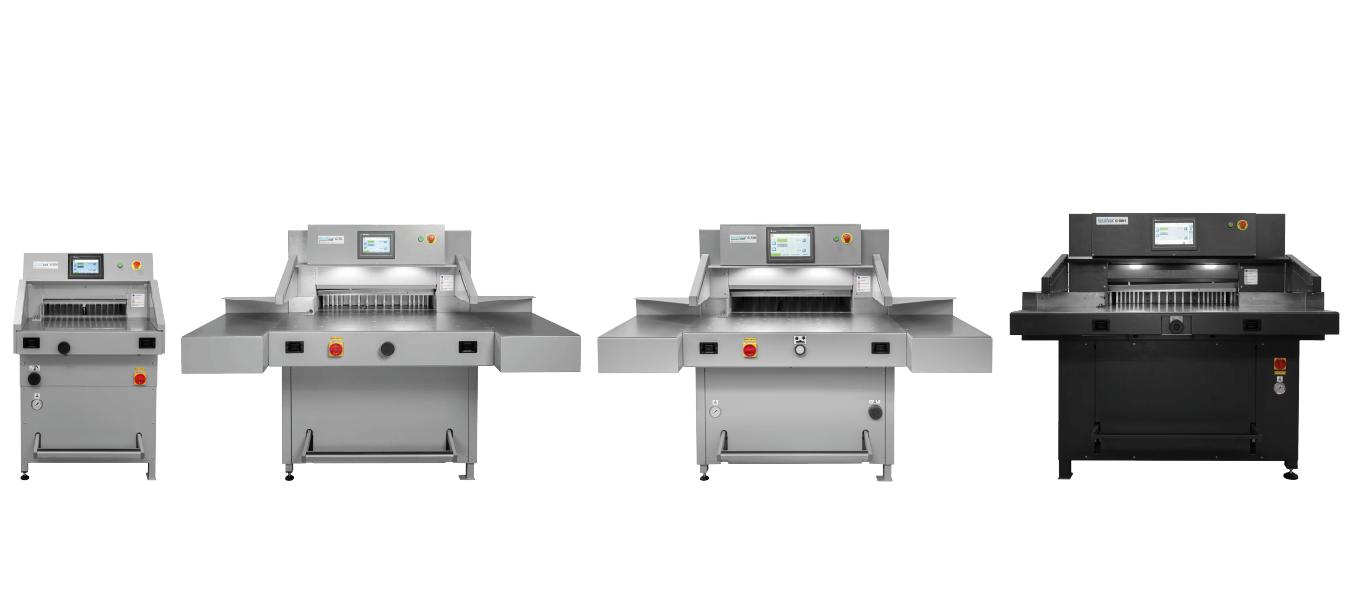

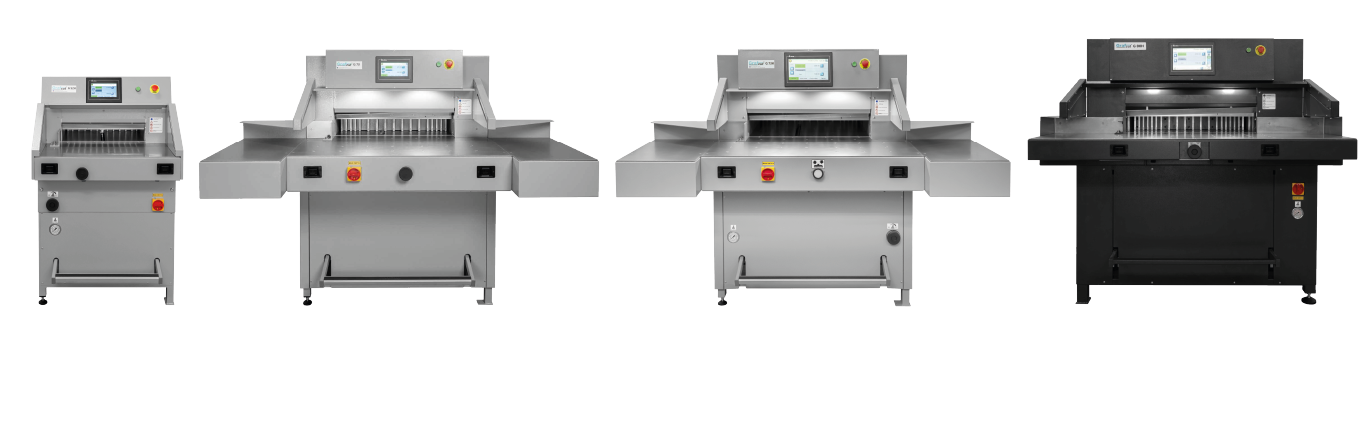

¿Cuál se adapta a tu producción?
GRAFCUT 52H
Accionamiento hidráulico compacto para impresión digital
La GRAFCUT 52H es la solución perfecta para centros de impresión digital y talleres gráficos que necesitan cortar materiales muy diversos en volúmenes medios o intensivos ocupando el mínimo espacio. Su gran ventaja diferencial radica en ofrecer un accionamiento 100% hidráulico (tanto en cuchilla como en pisón) en un chasis compacto. Su regulación de presión desde el frontal evita marcar soportes digitales delicados sin perder la fuerza necesaria para cortar tacos gruesos de papel.
·Accionamiento hidráulico de cuchilla y pisón con ajuste progresivo de fuerza frontal.
· Avance electromecánico de la escuadra posterior con rueda manual de microajuste fino
· Ancho y profundidad de corte de 520 mm (hasta 530 mm en modo manual) y altura de corte de 80 mm.
· Programador táctil HMI de 7″ a color con autodiagnóstico y cálculo automático de cotas.
GRAFCUT 73E
Corte electromecánico silencioso para formato B2
Diseñada para talleres que procesan pliegos en formato B2 y adaptan grandes formatos a digital, la GRAFCUT 73E destaca por su sistema de accionamiento electromecánico integral. Su elemento diferenciador es su óptima eficiencia energética y su funcionamiento extremadamente silencioso, ya que los motores solo consumen energía durante el ciclo activo de corte. Es la elección idónea para instalaciones sin suministro trifásico o donde el confort acústico sea prioritario.
· Sistema electromecánico de corte, pisón y desplazamiento de escuadra con consumo optimizado.
· Ancho de corte de 730 mm, profundidad de 710 mm (720 mm manual) y altura de corte de 100 mm.
· Control programable HMI de 7″ con precisión de visualización de 0,01 mm.
· Incluye de serie mesas laterales de acero inoxidable (375 × 658 mm) para agilizar el manejo del pliego.
GRAFCUT 73H
Potencia hidráulica y servomotor para producción intensiva B2
Orientada a imprentas comerciales, offset y digitales con flujos continuos de trabajo, la GRAFCUT 73H combina la robustez del accionamiento hidráulico con la velocidad de un avance de escuadra por servomotor (135 mm/s). Su diferencial operativo es su capacidad para cortar materiales duros manteniendo una estabilidad dimensional perfecta y tiempos de ciclo mínimos. Su chasis desmontable permite introducir la máquina por accesos estrechos de hasta 80 cm.
· Grupo hidráulico para cuchilla y pisón con lectura y regulación de presión frontal.
· Escuadra posterior impulsada por servomotor a 135 mm/s con volante electrónico de precisión.
· Mesas de aire integradas de serie (delantera y trasera) para un desplazamiento del papel sin esfuerzo.
· Pantalla táctil industrial de 7″ (opcionalmente 10″) con control de expulsión de aire programable.
GRAFCUT G80H
Alta capacidad hidráulica y máximo rendimiento productivo
La GRAFCUT G80H representa el máximo exponente en capacidad, automatización y velocidad para imprentas industriales y centros de conversión de gran volumen. Su ventaja competitiva es un ciclo de corte un 20% más rápido (16 ciclos/min) e impulsado por un servomotor de última generación (160 mm/s). Incorpora ajuste electrónico de la presión del pisón directamente desde su pantalla táctil de 10″ y una mesa frontal ampliada a 1640 mm de ancho.
· Sistema hidráulico reforzado de alta velocidad (16 ciclos/minuto) y avance a 160 mm/s.
· Pantalla táctil de 10″ con ajuste electrónico de la fuerza del pisón (300 a 2000 daN).
· Capacidad industrial: 800 mm de ancho y profundidad de corte con 100 mm de luz.
· Sistema inteligente de mantenimiento con avisos programables de lubricación y cambio de cuchilla.
Tabla Comparativa
| G52H | G73E | G73H | G80H | |
| Ancho de corte | 520 mm | 730 mm | 730 mm | 800 mm |
| Profundidad (prog. / man.) | 520/530 mm | 710/720 mm | 710/720 mm | 800/800 mm |
| Altura (sin / con falsa pisa) | 80/76 mm | 100/96 mm | 100/96 mm | 100 mm/- |
| Corte estrecho (sin / con f. pisa) | 22/40 mm | 25/50 mm | 25/50 mm | 25/50 mm |
| Accionamiento cuchilla / pisón | Hidráulico | Electromec. | Hidráulico | Hidráulico |
| Ajuste de presión | Progresivo frontal | – | Progresivo frontal | Electrónico, 300-2000 daN |
| Accionamiento escuadra | Electromec. | Electromec. | Servo, 135 mm/s | Servo, 160 mm/s |
| Pantalla | 7″ color | 7″ color | 7″ (opc. 10″) | 10″ color |
| Mesas laterales | Opc. 350×400 mm | Serie 375×658 mm | Serie 375×658 mm | Integradas |
| Mesas de aire (del. / tras.) | Opcionales | Opcionales | De serie | De serie |
| Alimentación | 230 V · 2 kW | 400 V · 3,5 kW* | 400 V · 3,8 kW* | 400 V · 3,8 kW* |
| Dimensiones con mesas (An×Pr×Al) | 1533×1215×1244 mm | 1533×1215×1244 mm | 1533×1215×1244 mm | 1645×1900×1500 mm |
| Peso | 350 kg | 580 kg | 600 kg | 900kg |
*Notas técnicas: Precisión de corte de 0,1 mm. Opción de alimentación a 230 V disponible bajo configuración especial en modelos 73E y 73H. Todos los modelos son desmontables para pasar por puertas estándar de 80 cm.
Funciones avanzadas de software y seguridad
Funciones del módulo de programación HMI
Todas las guillotinas GRAFCUT incorporan un software dedicado sobre paneles HMI industriales que automatizan la secuencia de corte y minimizan la intervención del operador:
- Modo “Corta y memoriza”: Creación de programas en tiempo real registrando automáticamente las cotas a medida que se realiza el primer trabajo.
- Módulo Tarjetas de Visita: Subprograma prediseñado que automatiza las secuencias de corte en tiradas de pequeño formato repetitivo.
- Gestión de aire y expulsión: Programación independiente de la expulsión del material y de la activación del flujo de aire en las mesas para cada paso del programa.
- Herramientas integradas de gestión: Calculadora para operaciones dimensionales, contador de cortes con reinicio y pantalla de autodiagnóstico de sensores e interruptores.
Sistemas de seguridad operativa
La seguridad en el puesto de trabajo se gestiona mediante componentes físicos y electrónicos homologados según la estricta normativa europea:
- Barreras de fotocélula infrarrojas: Monitorización continua del área de trabajo que detiene instantáneamente la cuchilla ante cualquier interrupción del haz.
- Accionamiento bimanual sincronizado: Obliga al operario a mantener ambas manos en los botones de mando durante todo el ciclo de corte.
- Control de punto muerto superior: Verificación electrónica constante de la parada completa de la cuchilla arriba antes de autorizar el acceso a la mesa.
- Dispositivo seguro de cambio de cuchilla: Útil de soporte con protección metálica del filo para realizar la sustitución de la hoja sin riesgo de accidente.
¿Qué modelo elegir según tu volumen y tipo de negocio?
- Elige GRAFCUT 52H si: buscas un equipo compacto de alta precisión para imprenta digital en formato hasta 520 mm, que requiera presión hidráulica ajustable para no marcar materiales sensibles.
- Elige GRAFCUT 73E si: procesas pliegos en formato B2 y valoras un funcionamiento electromecánico silencioso, de bajo consumo y sin mantenimiento de fluido hidráulico.
- Elige GRAFCUT 73H si: necesitas alta capacidad de producción en formato B2 con un flujo intensivo de trabajo, cortando materiales duros que exigen avance por servomotor y presión hidráulica.
- Elige GRAFCUT G80H si: trabajas con pliegos de hasta 800 mm y buscas la máxima velocidad de respuesta de la gama, con gestión electrónica de presión del pisón desde una pantalla táctil de 10″.
¿Dudas sobre qué guillotina GRAFCUT encaja mejor en tu taller?
Analizamos tu volumen diario de corte, los tipos de soporte que procesas y el espacio disponible en tu planta para recomendarte el modelo con el mejor retorno de inversión.
Consulta con el comercial de tu zona
