Confección de folletos
Oursun Series
para el apilado de papel
Optimiza la producción de folletos, revistas y catálogos en tu taller gráfico reduciendo tiempos de entrega sin comprometer el acabado final. La gama Oursun integra alineado tridimensional, colocación de cubiertas, grapado, plegado por rodillos de acero y refilado a tres cortes en una única secuencia automatizada. Elimina cuellos de botella, evita marcas en la impresión digital y garantiza acabados industriales con cero merma de material.
POR QUÉ ELEGIR OURSUN SERIES
Eficiencia, precisión y acabado profesional en línea para la confección automatizada de folletos
Más allá del tipo de módulo o del nivel de automatización independiente, toda la gama está diseñada bajo un estándar de ingeniería modular orientada al máximo rendimiento.
Estas son las prestaciones avanzadas que encontrarás integradas en cada uno de nuestros equipos:
Integración modular en línea con arranque centralizado
Todos los módulos de la gama (alimentador de portadas, grapadora-plegadora y guillotinas de bordes) pueden trabajar de forma autónoma o interconectarse en una línea de producción sincronizada con control de arranque y parada mediante un solo botón.
Manejo anti-rayaduras para impresión digital y estucados
Diseñados con sistemas de alimentación por succión superior y rodillos de plegado en acero de alta durabilidad que no transfieren tinta. Eliminan arañazos y marcas en papeles estucados, soportes plastificados o acabados soft-touch.
Ajuste y posicionado automatizado sin herramientas
Configuración inteligente de parámetros de formato y posicionamiento de cabezales de grapado de manera totalmente automatizada. Reduce al mínimo los tiempos de preparación (setup) al cambiar entre trabajos de distintas dimensiones.
Alineación tridimensional de alta precisión
Empujadores laterales síncronos y topes en ángulo recto que escuadran y alinean milimétricamente cada pliego antes de proceder al grapado y plegado, asegurando un registro frontal y posterior perfecto.
Compatibilidad total con un amplio abanico de gramajes
Procesan desde papeles offset ligeros de 55 g/m² o 70 g/m² hasta cubiertas pesadas, estucadas e impresas digitalmente de hasta 300 g/m² o 350 g/m².
¿Cuál se adapta a tu producción?

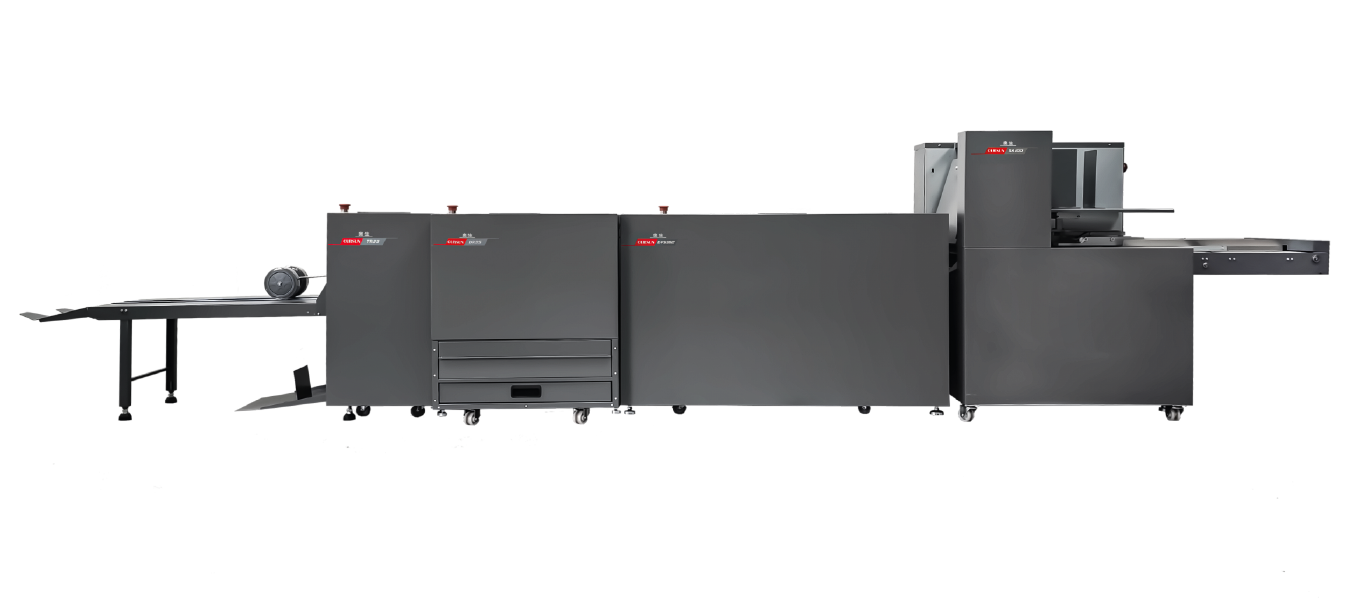

Sistema Completo Oursun SA100 + DFS 380 + DR 35 + TR 33
Línea automatizada integral de encuadernación a tres cortes
Esta configuración es la solución end-to-end definitiva para talleres gráficos con elevados volúmenes de trabajo que requieren transformar papel impreso en folletos terminados en un solo paso. Al sincronizar en un único flujo el alimentador de portadas SA100, la grapadora-plegadora DFS 380, el módulo de corte de cabeza y pie DR 35 y la guillotina frontal TR 33, un único operador puede producir hasta 3.100 folletos por hora completamente refilados a tres sangrados.
· Línea de 4 módulos interconectados con apilador automático a la salida y control centralizado.
· Productividad industrial de hasta 3.100 folletos/hora recortados a tres sangrados.
· Formato recortado de 73 × 120 mm a 230 × 320 mm; capacidad de grapado de hasta 3 mm (~30 hojas de 70 g/m²).
· Ajuste automatizado de distancia entre grapas (58-162 mm) y posicionado de cuchillas de refilado.

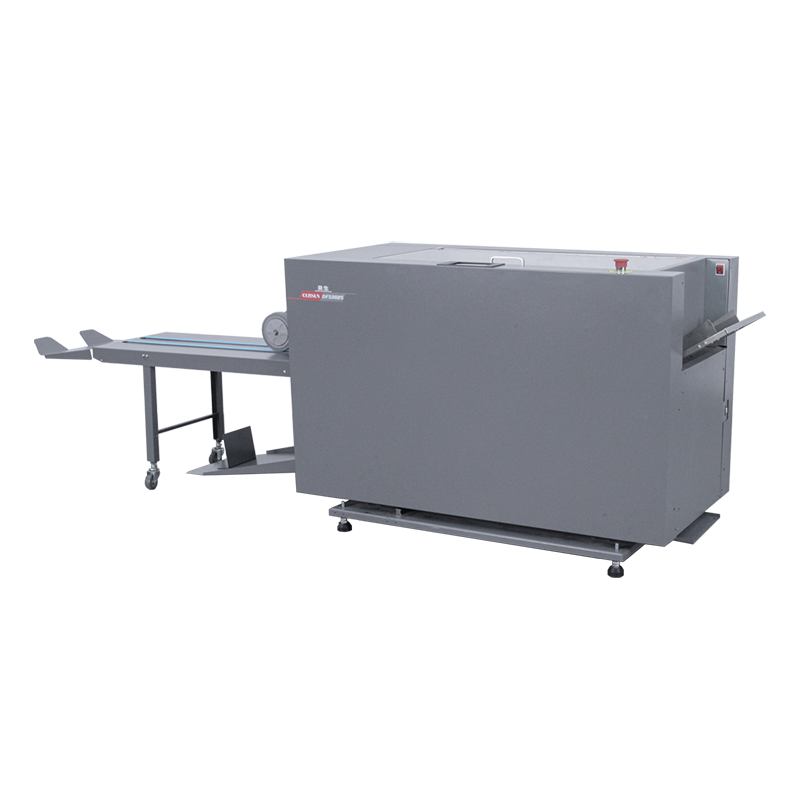

Oursun DFS 380S
Confección de folletos con grapa a la gacetilla y plegado integrado
La DFS 380S es el núcleo operativo perfecto para impresores que necesitan automatizar la unión y plegado de revistas, catálogos y manuales en formatos de A5 a A4 (partiendo de pliegos A3). Su factor diferencial radica en la combinación de grapado a la gacetilla, grapado plano/lateral e independización del modo solo plegado, procesando hasta 3.800 folletos/hora mediante rodillos de acero que no transfieren tinta ni dañan la imagen impresa.
· Rodillos de plegado de acero anti-marcas y cabezales de grapado 43/6 de alta precisión.
· Rendimiento de hasta 3.800 folletos/h en A4 y 3.500 folletos/h en A3.
· Formato de pliego de 150 × 120 mm a 490 × 340 mm; procesa gramajes de 55 a 350 g/m².
· Base inteligente auto-alineable para trabajar en línea con alzadoras o alimentadores de succión.

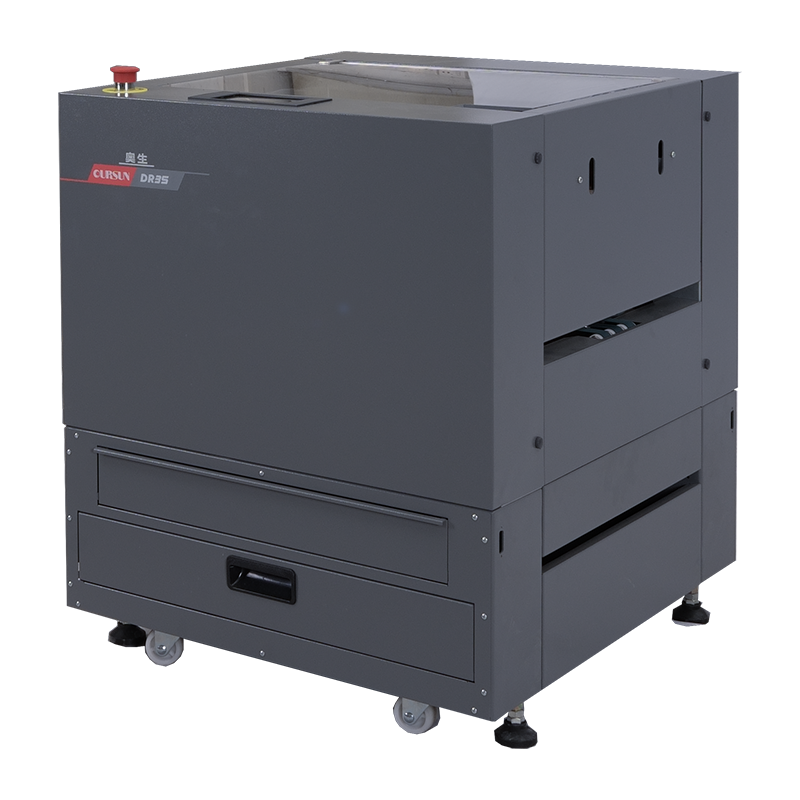

Oursun DR 35
Módulo de corte de cabeza y pie para sangrados perfectos
Módulo especializado en el perfilado automático de los bordes superior e inferior (cabeza y pie) de libros y folletos impresos a sangre. Permite retirar los sobrantes directamente en la línea de confección, evitando trasladar los cuadernillos a una guillotina industrial manual. Su ventaja clave es el ajuste flexible e independiente de márgenes de sangrado entre 1 y 35 mm, garantizando un corte limpio sin deformar ni rasgar el lomo.
· Cuchillas de corte limpio diseñadas para mantener la integridad del lomo sin desgarros.
· Procesa en flujo continuo hasta 3.300 pliegos u hojas por hora.
· Ancho de alimentación lateral de 120 a 340 mm (producto final de 120 a 320 mm).
· Ajuste digital de sangrado de 1 a 35 mm con opción de anchos independientes en cabeza y pie.

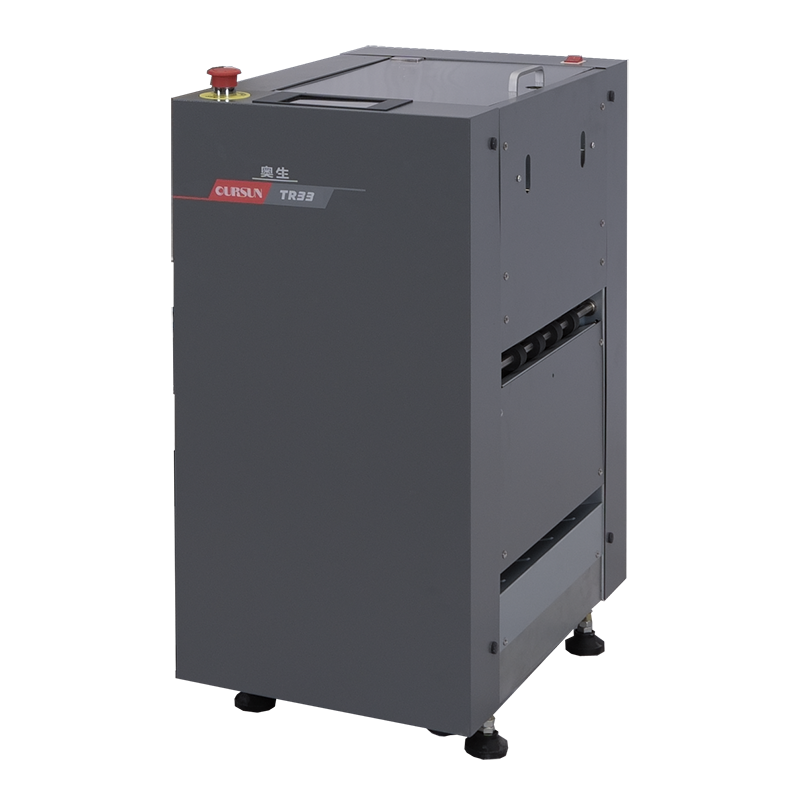

Oursun TR 33
Módulo de corte frontal para acabados de boca limpios
La TR 33 es la guillotina de corte frontal (fore-edge trimmer) indispensable para eliminar el efecto “escalera” en la boca de las revistas tras el plegado. Recibe el folleto plegado, lo posiciona milimétricamente y ejecuta un recorte exacto de entre 1 y 20 mm a una velocidad de hasta 3.600 piezas por hora. Garantiza un acabado de presentación totalmente plano y rectificado con una cuchilla de fácil reafilado económico.
· Cuchilla plana de alta resistencia diseñada para mantenimiento sencillo y reafilado de bajo coste.
· Rendimiento operativo constante de hasta 3.600 folletos por hora.
· Admite formato vertical de entrada de 75 a 245 mm (dimensión final recortada de 73 a 230 mm).
· Capacidad de corte en bloque de hasta 5 mm de grosor (~50 hojas de 70 g/m² o 15 de 157 g/m²).

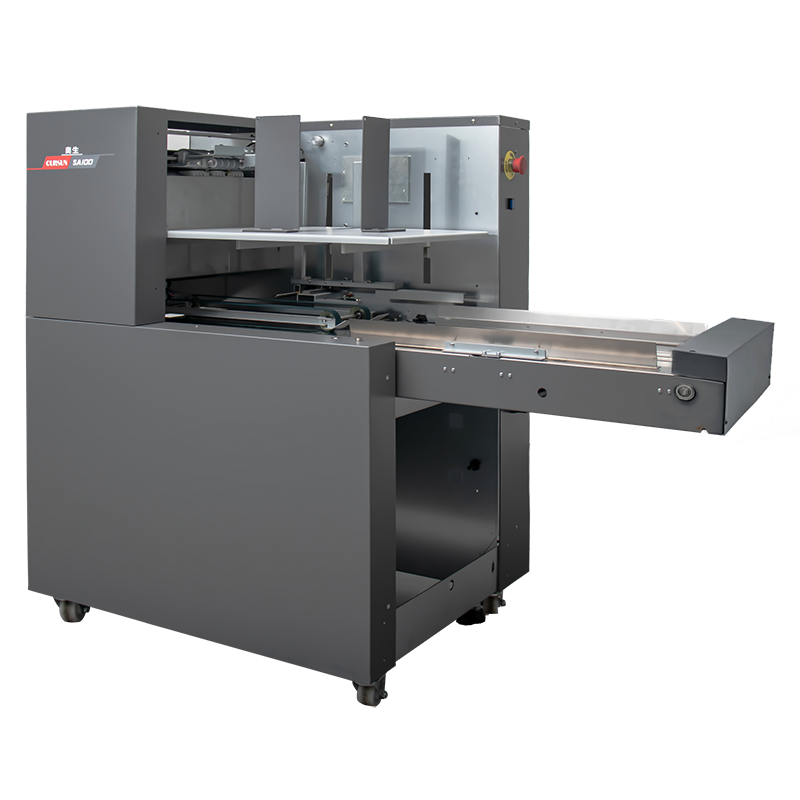

Oursun SA 100
Alimentador de portadas por succión de gran capacidad
Diseñado para resolver la alimentación y encartado automático de portadas pesadas, plastificadas o de alto gramaje sobre bloques de hojas procedentes de prensas digitales. Su rasgo diferenciador esencial es el sistema de alimentación por succión superior asistido por un sensor de ultrasonidos para la detección de doble hoja. Su bandeja de carga de 200 mm de capacidad (~2.200 hojas) asegura continuidad productiva con expulsión automática de errores sin detener la línea.
· Alimentación por succión superior que evita roces y rayaduras en la cara impresa.
· Velocidad de procesamiento de hasta 3.100 juegos por hora en formato A4.
· Acepta formatos de papel de 210 × 180 mm a 490 × 330 mm (gramajes de 70 a 300 g/m²).
· Sensor por ultrasonidos para detección de doble hoja con cajón de expulsión automática sin mermas.
Tabla Comparativa
| Módulo | Alimentación | Formato admitido | Velocidad | Ajuste característico |
| 1 · Alimentación · SA 100 | Succión superior · modo puente | 210 × 180 – 490 × 330 mm | 3.100 juegos/h (A4) | Pila 200 mm (~2.200 hojas) · sensor ultrasónico |
| 2 · Grapado y plegado · DFS 380S | Manual / En línea | 150 × 120 – 490 × 340 mm | 3.800/h (A4) · 3.500/h (A3) | Grapas 58–162 mm · cabezal 43/6 · solo plegado |
| 3 · Corte cabeza y pie · DR 35 | En línea | Lat. entrada 120–340 / salida 120–320 mm | 3.300 pliegos/h | Sangrado 1–35 mm · independiente o simétrico |
| 4 · Corte frontal · TR 33 | En línea | Vert. entrada 75–245 / salida 73–230 mm | 3.600 folletos/h | Sangrado frontal 1–20 mm · cuchilla reafilable |
| Total · Línea completa | Succión (portada) + Manual/En línea (tripa) | Final recortado 73 × 120 – 230 × 320 mm | 3.100 folletos/h a 3 cortes | Arranque centralizado · apilador de salida |
Materiales, capacidad y datos físicos
| Módulo | Gramaje admitido | Capacidad por ciclo | Dimensiones (L × A × H) | Peso neto | Consumo |
| SA 100 | 70 – 300 g/m² | Pila 200 mm (~2.200 hojas 70 g/m²) | 1415 × 520 × 1065 mm | 130 kg | 400 W |
| DFS 380S | 55 – 350 g/m² | Grapado hasta 3 mm (~30 hojas 70 g/m²) | 1160 × 580 × 850 mm | 168 kg | 150 W |
| DR 35 | n/d (limitado por grosor) | Lat. entrada 120–340 / salida 120–320 mm | 650 × 720 × 780 mm | 138,5 kg | 400 W |
| TR 33 | n/d (limitado por grosor) | Vert. entrada 75–245 / salida 73–230 mm | 380 × 580 × 780 mm | 68 kg | 150 W |

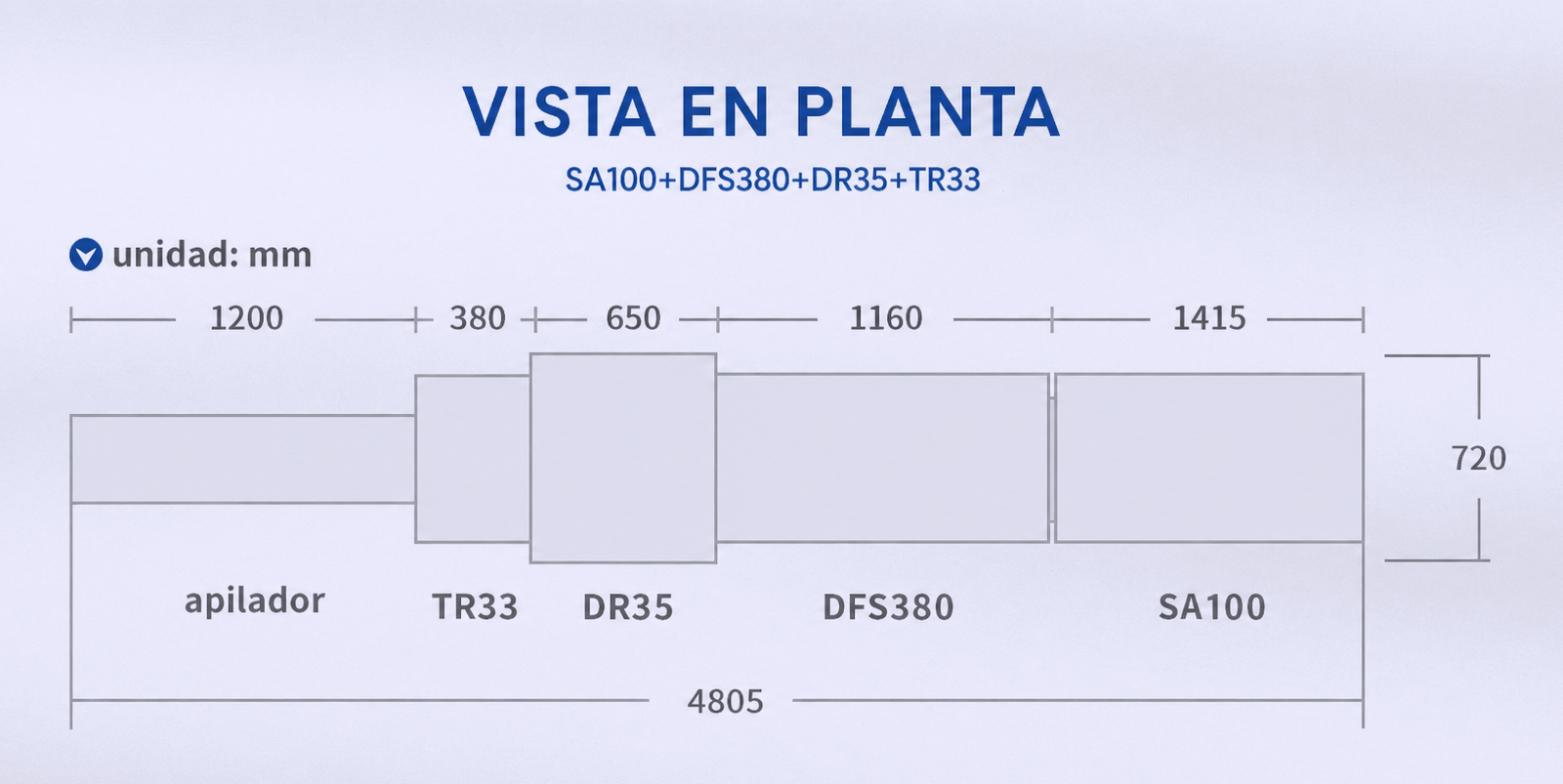

| Línea completa | 70 – 300 g/m² | Corte en bloque hasta 5 mm (~50 hojas) | 4805 × 720 × 1250 mm | 504,5 kg | 1100 W |
*Notas técnicas: Todos los módulos funcionan a 110-220 V AC, 50/60 Hz. Las unidades de medida varían según el módulo: «juego» = portada más bloque interior; «pliego» = hoja individual; «folleto» = cuadernillo terminado.
Información complementaria:
Materiales compatibles
La gama Oursun procesa una amplia variedad de sustratos de papel de uso habitual en gráfica:
- Papel offset y de escribir (55 – 120 g/m²).
- Papeles estucados brillo y mate (Art Paper).
- Soportes laminados, plastificados y con tratamiento térmico.
- Cubiertas de alto gramaje impresas digitalmente (hasta 300 – 350 g/m²).
Modalidades de grapado y acabado
- Grapado a la gacetilla (caballete): Para la producción de folletos y revistas plegadas por el centro.
- Grapado plano (lateral/esquina): Para la unión de bloques de hojas A4 sin plegado.
- Modo solo plegado: Desconecta la función de grapado para ejecutar pliegos centrales limpios.
Sistemas de alimentación e integración
Además de su funcionamiento autónomo o manual, los equipos Oursun se integran con alzadoras por fricción (modelos SR410 / SR412) y alzadoras por succión (modelos HA606 / HA610), creando líneas a medida para imprenta offset o digital.
¿Qué modelo elegir según tu volumen y tipo de negocio?
- Elige Oursun DFS 380S si: impresas interiores y portadas juntas y buscas automatizar de forma rápida el alineado, grapado a la gacetilla y plegado de catálogos o revistas.
- Elige Oursun DR 35 si: tus trabajos incluyen sangrado superior e inferior y necesitas acelerar el perfilado de cabeza y pie evitando el uso de la guillotina manual.
- Elige Oursun TR 33 si: realizas revistas de múltiples páginas y requieres eliminar el efecto escalera en la boca para entregar un producto rectificado y plano.
- Elige Oursun SA 100 si: imprimes bloques interiores en digital y necesitas encartar portadas pesadas o plastificadas por succión sin marcar el papel.
- Elige el Sistema Completo Oursun si: buscas la máxima automatización industrial para transformar bloques impresos en folletos finalizados a tres cortes en una sola pasada y con un único operador.
¿Listo para eliminar los cuellos de botella en la confección de tus folletos?
Calculamos el ahorro de tiempo por tirada y el retorno de inversión según tus flujos actuales de trabajo (digital u offset). Te ayudamos a diseñar la configuración modular Oursun exacta que necesita tu taller para multiplicar tu capacidad de entrega sin añadir costes fijos.
Consulta con el comercial de tu zona
