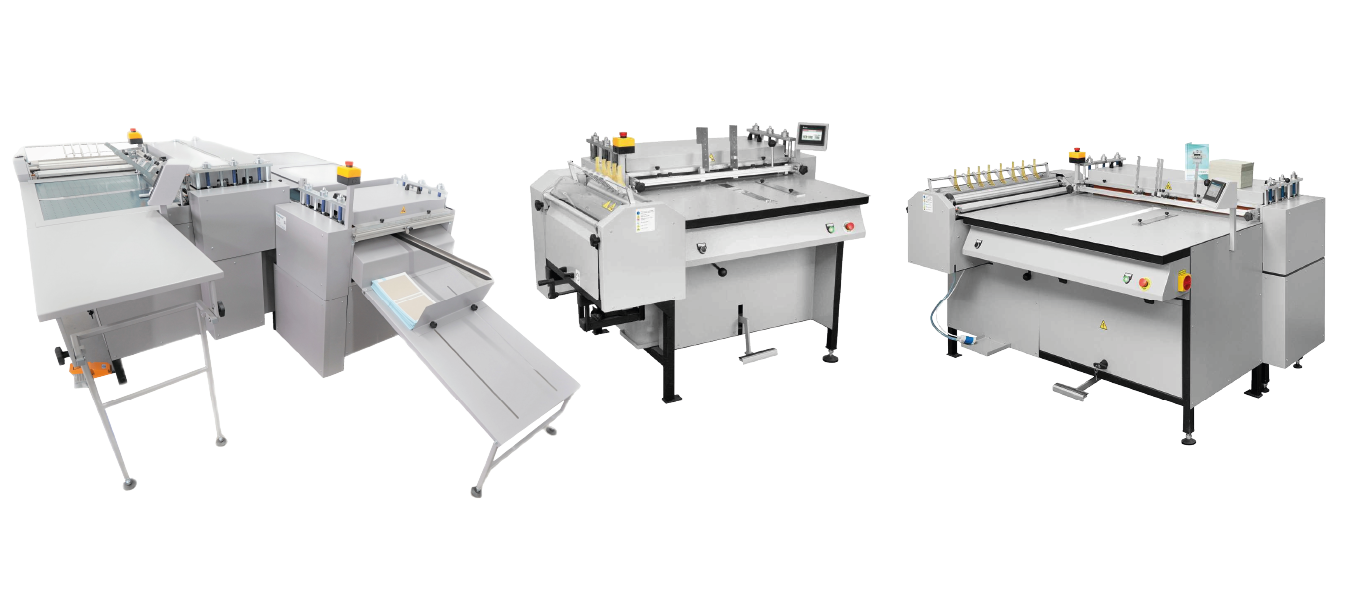

Serie Grafcut GC
fabricación de estuches rígidos y tapas duras
para el apilado de papel
La serie de equipos Grafcut GC representa la evolución de los sistemas semiautomáticos de encuadernación y cartonaje para tiradas cortas, medianas y producciones personalizadas de alta demanda.
Su diseño está pensado para solventar los principales dolores de cabeza de los talleres de impresión digital y reprografía: las paradas por limpieza, la deformación del papel por humedad y la complejidad técnica de configuración.
POR QUÉ ELEGIR GRAFCUT GC SERIES
¿Qué tecnologías comparten todos los modelos de la gama?
Más allá del formato o del nivel de automatización de cada máquina, toda la gama comparte un núcleo tecnológico idéntico.
Estas son las prestaciones de ingeniería avanzada que encontrarás integradas en cada uno de nuestros equipos:
Tecnología de encolado dual (Frío/Caliente)
Unidad de encolado profesional con rodillos de acero inoxidable de gran diámetro resistentes a ácidos. Permite trabajar con cola fría o caliente (termolábil/orgánica de origen animal).
Barra de precalentamiento integrada
Un estándar de la gama que evita la condensación de agua en la lámina de papel, garantizando un encolado uniforme y limpio.
Control Inteligente mediante PLC y Pantalla Táctil
Configuración ágil de velocidad de rodillos, diagnósticos integrados y modos de trabajo sencillos que minimizan la curva de aprendizaje de los operarios.
Mesa de Vacío con Retroiluminación LED
Facilita el posicionamiento milimétrico del cartón gris y el lomo sobre el papel encolado. El potente sistema de succión mantiene el papel perfectamente plano.
Mecanismos 100% mecánicos y silenciosos
A diferencia de la maquinaria tradicional que requiere costosos y ruidosos compresores de aire comprimido, los módulos de volteo y prensado de la gama Grafcut GC funcionan mediante sistemas motorizados integrados de alta estabilidad.
Mantenimiento y limpieza express
El depósito de agua con bomba integrada permite añadir agua con solo pulsar un botón. Todo el sistema está diseñado para que el proceso de limpieza al finalizar la jornada no tome más de 5 minutos.
¿Cuál se adapta a tu producción?

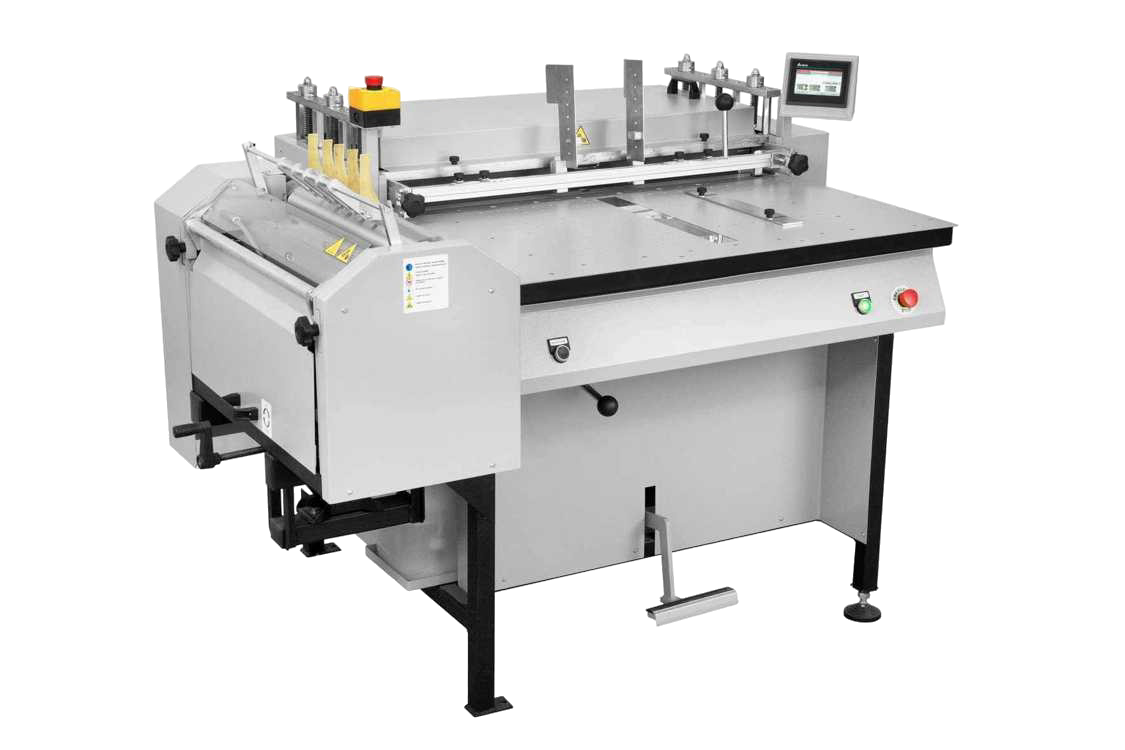

Grafcut GC 480 Pro
El Estándar de Versatilidad para Tiradas Medias
Esta máquina semiautomática básica resulta ideal para imprentas digitales y talleres de encuadernación que desean dar el salto a la fabricación interna de álbumes de fotos, carpetas y tapas duras estándar de forma regular.
Su diferenciador principal radica en que el operario introduce la cubierta manualmente en el módulo de volteo para que el equipo pliegue y prense los bordes (superior e inferior) en dos pasadas independientes, permitiendo realizar el cerrado de esquinas de forma manual entre cada pasada en un diseño sumamente compacto que equilibra a la perfección el costo y el rendimiento operativo.
· Rodillos motorizados silenciosos que no requieren suministro de aire comprimido.
· Cuenta con dos modos de operación; tras el doblado, la tapa puede regresar al operario o ser expulsada hacia una bandeja trasera.
· Soporta cajas abiertas desde un mínimo de 145 x 145 mm hasta un máximo de 480 x 770 mm.
· Bandeja metálica de cola montada sobre tanque de agua caliente, facilitando la remoción del adhesivo orgánico.

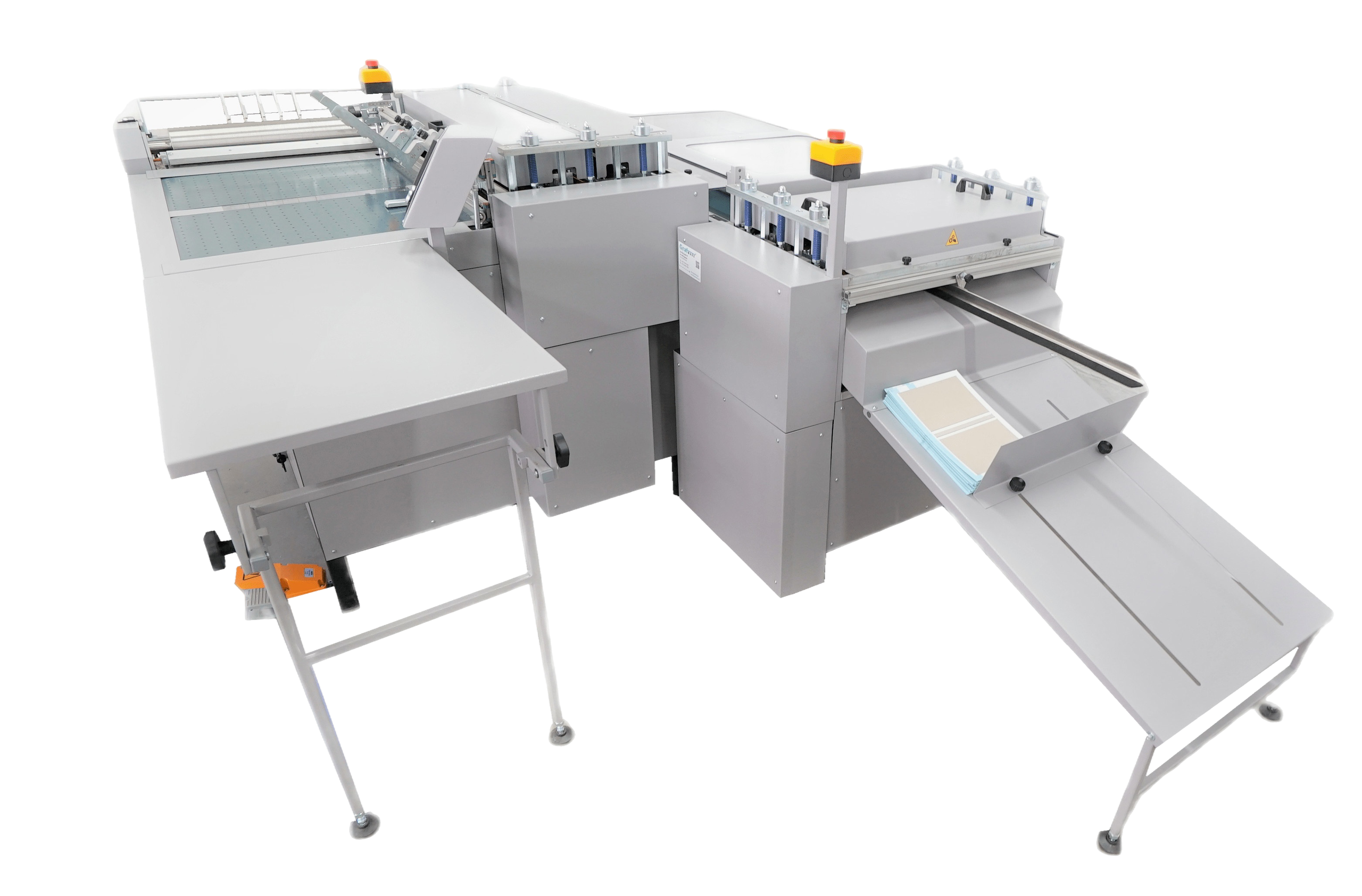

Grafcut GC 480 Pro 4
Automatización Total a 4 Lados en una Sola Pasada
Diseñada específicamente para entornos industriales y talleres de packaging con altas demandas de productividad donde cada segundo cuenta.
Su diferenciador principal radica en que incorpora dos módulos de torneado secuenciales que cierran los cuatro lados y las esquinas del estuche en una sola pasada automática, eliminando cualquier burbuja de aire restante mediante un sistema de rodillos guía continuos para entregar tapas completamente terminadas y listas para su uso inmediato sin intervención manual intermedia.
· Alcanza una velocidad real de 240 a 300 piezas por hora (dependiendo de la destreza del operario).
· Cinta transportadora motorizada con sistema de succión que traslada la caja de la primera a la segunda sección de torneado de manera fluida.
· Capacidad para trabajar con grosores de cartón de hasta 4 mm (y hasta 5 mm con módulo opcional de tablero rígido).
· Mantiene el formato estándar de hasta 480 x 770 mm pero automatizando el flujo de trabajo al 100%.

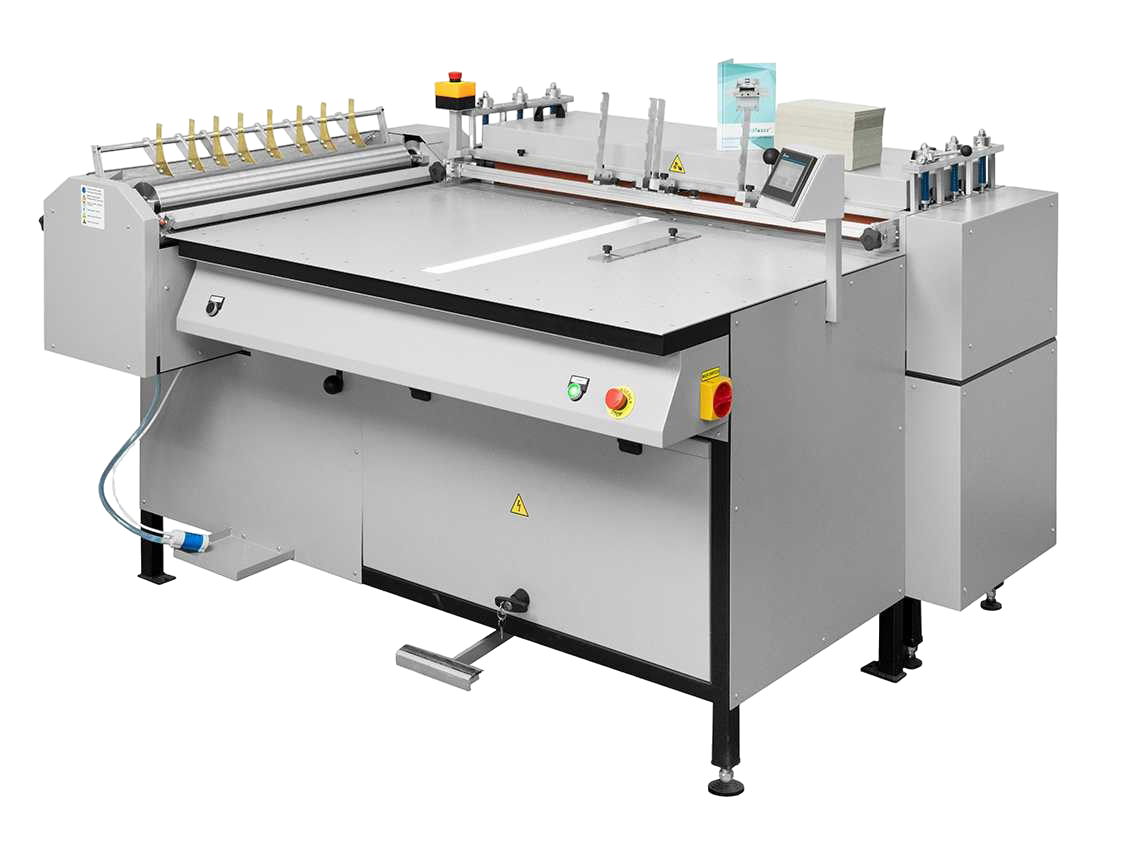

Grafcut GC 760 XL Pro
El Gigante para Gran Formato y Packaging de Lujo
Este modelo es la elección ideal para fabricantes de estuches de presentación premium, cajas de lujo multisegmento, carpetas de planos o álbumes fotográficos de dimensiones excepcionales.
Su diferenciador principal es una sección de torneado y prensado extendida que le permite procesar cubiertas de hasta 1070 mm de longitud y un ancho útil de aplicación de adhesivo de hasta 800 mm.
· Permite una caja abierta máxima de 760 x 1070 mm (con pliegues de 20 mm).
· Ideal para el manipulado de materiales complejos como cuero ecológico, textiles pesados, PVC y papeles fotográficos laminados de gran formato.
· Estructura robusta de 650 kg con mesa de trabajo de altura regulable para garantizar la comodidad del operario en jornadas largas de producción de piezas de gran tamaño.
· Equipado con un juego completo de guías de centrado con imanes de alta potencia para un posicionamiento impecable de los cartones multisegmento.
Demostración de funcionamiento y flujo de trabajo
Tabla Comparativa
| GC 480 PRO | GC 480 PRO 4 | GC 760 XL PRO | |
| Tipo de equipo | Semiautomático (2 pasadas) | Automático (1 pasada – 4 lados) | Semiautomático (Gran formato) |
| Productividad estimada | Depende del operario | 240-300 piezas/ h | Depende del operario |
| Tamaño mín. caja baierta | 145 x 145 mm | 145 x 145 mm | 145 x 145 mm |
| Tamaño máx. caja abierta | 480 x 770 mm | 480 x 770 mm | 760 x 1070 mm |
| Ancho máx. del papel | 520 mm | 520 mm | 800 mm |
| Velocidad de los rodillos | 5.6-16 m/min | 5.6-16 m/min | 5.6-16 m/min |
| Grosor papel (Encolado) | 80- 300 g/m² | 80- 300 g/m² | 80- 300 g/m² |
| Grosor papel (Torneado) | 80 – 250 g/m² | 80 – 250 g/m² | 80 – 250 g/m² |
| Grosor del cartón (Tabla) | 1.5-4 mm | 1.5-4 mm | 1.5-4 mm |
| Módulo de cartón de 5mm | Opcional | Opcional | Opcional |
| Ancho del lomo | 1-100 mm | 1-100 mm | 1-100 mm |
| Distancia mín. lomo | 4 mm | 4 mm | 4 mm |
| Material superpuesto | 10-20 mm | 10-20 mm (canto doblado) | 10-20 mm |
| Capacidad tanque de cola | 4 l | 4 l | 4 l |
| Temperatura de trabajo | 0 – 95 °C | 0 – 95 °C | 0 – 95 °C |
| Tiempo de calentamiento | ~15 min | ~15 min | ~15 min |
| Potencia | 3,8/0,8 kW | 3,8/0,8 kW | 3,8/0,8 kW |
| Dimensiones | 160 x 161 x 112 cm | 299 x 194 x 117 cm | 187 x 179,5 x 112 cm |
| Peso | 500 kg | 900 kg | 650 kg |
¿Qué modelo elegir según tu volumen y tipo de negocio?
- Elige la Grafcut GC 480 Pro si: Eres un centro de reprografía, una imprenta digital mediana o un encuadernador artesanal que realiza álbumes de fotos, libros bajo demanda o carpetas corporativas en tiradas cortas-medias y requieres la máxima flexibilidad de formatos con una inversión controlada.
- Elige la Grafcut GC 480 Pro 4 si: Tienes un flujo de trabajo constante enfocado al packaging rígido, cajas forradas o estuches de regalo donde el operario debe ser lo más eficiente posible. La entrega automática a 4 lados en un solo paso reducirá tus costos de mano de obra y acelerará radicalmente tus tiempos de entrega.
- Elige la Grafcut GC 760 XL Pro si: Tu nicho es el mercado de lujo, el diseño personalizado a medida o necesitas crear de forma consistente productos XL como displays, estuches de presentación premium, muestrarios grandes o packaging multisegmento de grandes dimensiones.
¿No está seguro de qué modelo Grafcut GC se adapta mejor a su negocio?
Elegir el equipo de cartonaje y tapa dura adecuado depende del tipo de materiales que procese, el volumen de trabajo diario y los formatos finales que requieran sus clientes. Si tiene dudas sobre los sistemas de encolado, la automatización a 4 lados o la compatibilidad con materiales complejos (como piel o PVC), nosotros le ayudamos a configurar el equipo perfecto. Nuestro equipo de especialistas técnicos está a su disposición para asesorarle sin compromiso.
Consulta con el comercial de tu zona
